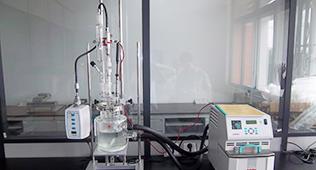

夾套玻璃反應器的溫控選型

2014-06-09 21:22:00    admin3404 分享

導語：與傳熱介質接觸物另一界面相接觸的空氣、設備其他部分的傳熱也應該考慮進去，因這一部分無法計算，只能估計，可視為冷熱量損耗。

一、分析溫控設備對物料的升降溫能力可以獲得選擇設備的基本依據
常見的需求是要根據所需升溫速度與降溫速度來計算所需加熱功率與制冷功率。

1、單位時間內反應物質的升降溫熱量變化(△Q1/△t)(計算單位J/S)
△Q1/△t = G1 P1△T1/△t
G1為反應物質重量(計算單位KG)；
P1為反應物質比熱(計算單位J/KG/℃)；
△T1/△t為反應物質升降溫速度(計算單位℃/S)

2、單位時間內循環介質的升降溫熱量變化(△Q2/△t)，計算單位(J/S)
△Q2/△t = G2P2△T2/△t；
G2為循環介質重量(計算單位KG)；
P2為循環介質比熱(計算單位J/KG/℃)；
△T2/△t為循環介質升降溫速度(計算單位℃/S)

3、單位時間內傳熱介質接觸物的升降溫熱量變化(△Q3/△t)，計算單位(J/S)
△Q3/△t = G31P31△T31/△t + G32P32△T32/△t；
G31為反應器玻璃重量(計算單位KG)；
P31為反應器玻璃比熱(計算單位J/KG/℃)；
△T31/△t為反應器玻璃升降溫速度(計算單位℃/S)；
G32為循環器不銹鋼儲箱、不銹鋼循環管道及附件等重量(計算單位KG)；
P32為不銹鋼比熱(計算單位J/KG/℃)；
△T32/△t為不銹鋼升降溫速度(計算單位℃/S)

4、加熱量及制冷量損耗率(n)，計算單位%
與傳熱介質接觸物另一界面相接觸的空氣、設備其他部分的傳熱也應該考慮進去，因這一部分無法計算，只能估計，可視為冷熱量損耗。即使傳熱介質接觸物的保溫措施做得很好，損耗也不可能避免，只能降低損耗率。

5、得出配套溫控設備總輸出功率P
P=(△Q1/△t+△Q2/△t+△Q3/△t)/ n

二、用戶選擇反應器及溫控設備應該注意的幾個問題
1）循環夾套進出口接口
夾套玻璃反應器循環介質進出口我們主要使用法蘭接口，避免了使用寶塔接口容易產生阻力影響循環介質的流速，高速流動的液體還會因此形成對玻璃的沖力進而形成對夾套的壓力等一些弊端。

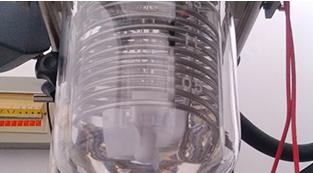

2)內置盤管
該配件也可起到輔助加熱或冷卻的功能，不影響攪拌槳的放大，而且容易拆卸和清洗，而且可更換使用。

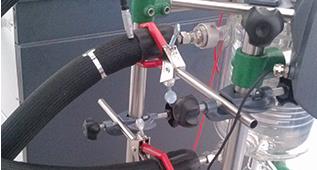

3）保溫措施
利用釜體外層保溫套和循環介質管道保溫套可以有效地降低設備與外界空氣的熱交換，從而提.高升降溫速度，也避免選擇功率更高價格也更高的設備。
玻璃反應器與空氣接觸的面積大，不能因為要求反應過程的可視化而犧牲升降溫速度，選擇帶可視窗的釜體外層保溫套，可以解決這一矛盾。

使用帶有真空夾層的反應釜亦是很好的選擇：
玻璃反應容器采用三層設計時，對外層夾套抽真空并封閉形成真空夾層，這樣反應保溫效果好。而且低溫時，外層玻璃表面無水霧亦不會結霜，反應清晰可見；高溫時外層玻璃表面不炙熱，可免除燙傷危險。
